Discussion :

[menas]

Salut,

Savez-vous comment formaliser la notion de généralisation-spécialisation (sur-types/sous-types) avec Open ModelSphere ?
J'ai lu dans les FAQ MERISE que ça se fait sans problème avec WinDesigner, en utilisant la commande "Héritage".

Merci !

[f-leb]

bonsoir,

à ma connaissance, le symbole héritage n'existe pas sous ModelSphere comme dans win'design.

le seul moyen que j'ai trouvé:

EntitéGénérique----0,1----specialiser/généraliser----1,1----EntitéSpécialisée

puis tu mets les mains dans le cambouis en bricolant le MLD.

[fsmrel]

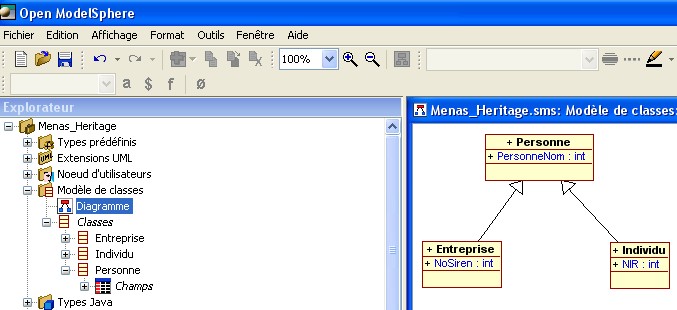

Open ModelSphere traite de l’héritage avec la notation UML :




Mais comme dit f-leb, il reste là encore des choses à faire une fois le MLD dérivé. It is not in the pocket, mais ne baissez pas les bras (et comme dit Grégoire « La meilleure façon de ne pas baisser les bras, c'est de lever le coude »)...

[menas]

Merci à vous,

Donc pas moyen de décrire une encapsulation d'entités directement avec la notation MERISE (les double-flèches) dans le modèle Entité-Association...
Dommage, moi qui me voulait me simplifier la tâche, l'utilisation d'Open Modelsphere ne fait que déplacer le problème !

puis tu mets les mains dans le cambouis en bricolant le MLD

Qu'entends-tu par "bricoler" ? Y a-t-il vraiment du boulot pour que ce soit cohérent ?

EntitéGénérique----0,1----specialiser/généraliser----1,1----EntitéSpécialisée

Si je comprends bien, ça traduit une dépendance "est un" forte; c'est exactement ce que je cherche à faire, avec en plus une couverture et disjonction entre les sous-types.

el Open ModelSphere traite de l’héritage avec la notation UML

Merci pour ta proposition, mais je ne connais pas l'UML, je suis en train de me familiariser avec la notation MERISE (aucune expérience en la matière, je débute)
