Discussion :

[Chickenkiller]

Bonjour à vous amis programmeur,

Je fais du traitement d'image et je désire faire une détection de contour à l'aide de l'algorithme de canny,
Cela fais partie de mon travail de diplôme et le but final est de porter mon code sur DSP en C ou C++ donc fonction 'edge(img, 'canny')' de matlab interdite

J'ai tout essayer, je fais des recherches depuis plusieurs jours cependant rien y fait je n'arrive pas à obtenir le même résultat que la fonction matlab.
Je sais que des beaucoup de discussions traitent déjà du sujet sur ce forum comme sur beaucoup d'autre mais j'aimerais vos avis sur mes résultats si possible et une petite aide serait la bienvenue.

J'ai appliqué selon moi l'algorithme rigoureusement suivant les directives de Wikipedia anglais et autres sources du net, mais rien à faire j'obtiens toujours des résultats différents. Voici ma méthode : (je donnerais mon code juste en dessous)

- Filtrer l'image avec un filtre gaussien, (cf code, mais c'est du classique et jusque là pas de problème)
- Appliquer une filtre de Sobel pour calculer le gradient ( j'approxime le gradient par le module de G_y + module de G_x, car je dois éviter les racines sur DSP)
- Calcul de la direction du gradient, theta(y,x) = (180/pi)*atan2(G_y/G_x), puis arrondi à des multiples de 45°, entre 0 et 135
- Calcul des maximum locaux en suivant la direction du gradient arrondi
- Application d'un seuil avec hystérèses (j'ai bêtement pris les seuil t_min et t_max renvoyé par la fonction matlab pour l'instant)

Et la 'BAM'!!!! J'ai beaucoup moins de contour que matlab

Voici mon code suivis des résultats obtenus pour chaque étape presque. (et oui je vous met mon code complet)

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193

%% Nettoyage
clear all; close all; clc;

%% Définitions
TYPE = 'int32';
img = imread('peppers.tif');
img_ycbcr = rgb2ycbcr(img);
img_Y   = int32(img_ycbcr(:,:,1));
H = numel(img_Y(:,1));
W = numel(img_Y(1,:));

mat = 1/159*[2,4,5,4,2;4,9,12,9,4;5,12,15,12,5;4,9,12,9,4;2,4,5,4,2];

% Filtrage de l'image de base afin de réduire le bruit de l'image
img_f = my_Filter(img_Y, mat);
%img_f = img_Y;

% Balayage de l'image pour filtrage
G_y     = zeros(size(img_Y), TYPE);
G_x     = zeros(size(img_Y), TYPE);
G       = zeros(size(img_Y), TYPE);
G_max   = zeros(size(img_Y), TYPE);
G_bin   = zeros(size(img_Y), TYPE);
theta   = zeros(size(img_Y), TYPE);
theta_p = zeros(size(img_Y), TYPE);

for ind_y = 2 : H-1
    for ind_x = 2 : W-1
        % Filtre de Sobel
        % Application du filtre horozontal
        G_x(ind_y, ind_x) = (...
                                +1*img_f(ind_y-1,ind_x-1) + 0*img_f(ind_y-1,ind_x) - 1*img_f(ind_y-1,ind_x+1) + ...
                                +2*img_f(ind_y  ,ind_x-1) - 0*img_f(ind_y  ,ind_x) - 2*img_f(ind_y  ,ind_x+1) + ...
                                +1*img_f(ind_y+1,ind_x-1) + 0*img_f(ind_y+1,ind_x) - 1*img_f(ind_y+1,ind_x+1) );

        % Application du filtre vertical
        G_y(ind_y, ind_x) = (...
                                +1*img_f(ind_y-1,ind_x-1) + 2*img_f(ind_y-1,ind_x) + 1*img_f(ind_y-1,ind_x+1) + ...
                                 0*img_f(ind_y  ,ind_x-1) - 0*img_f(ind_y  ,ind_x) + 0*img_f(ind_y  ,ind_x+1) + ...
                                -1*img_f(ind_y+1,ind_x-1) - 2*img_f(ind_y+1,ind_x) - 1*img_f(ind_y+1,ind_x+1) );

        % Calcul de l'angle du gradient
        theta(ind_y, ind_x) = (180/pi)*atan2(double(G_y(ind_y, ind_x)), double(G_x(ind_y, ind_x)));

        % Arrondi de l'angle pour obtenir une direction par palier de 45°
        if (theta(ind_y, ind_x)>=0-22.5 && theta(ind_y, ind_x)<0+22.5) ...
           || (theta(ind_y, ind_x)>=180-22.5 && theta(ind_y, ind_x)<-180+22.5)
            theta_p(ind_y, ind_x) = 0;

        elseif (theta(ind_y, ind_x)>=45-22.5 && theta(ind_y, ind_x)<45+22.5) ...
           || (theta(ind_y, ind_x)>=-135-22.5 && theta(ind_y, ind_x)<-135+22.5)
            theta_p(ind_y, ind_x) = 45;

        elseif (theta(ind_y, ind_x)>=90-22.5 && theta(ind_y, ind_x)<90+22.5) ...
           || (theta(ind_y, ind_x)>=-90-22.5 && theta(ind_y, ind_x)<-90+22.5)
            theta_p(ind_y, ind_x) = 90;

        elseif (theta(ind_y, ind_x)>=135-22.5 && theta(ind_y, ind_x)<135+22.5) ...
           || (theta(ind_y, ind_x)>=-45-22.5 && theta(ind_y, ind_x)<-45+22.5)
            theta_p(ind_y, ind_x) = 135;

        end

        % Module de G_x
        if G_x(ind_y, ind_x) < 0
            G_x(ind_y, ind_x) = -G_x(ind_y, ind_x);
        end

        % Module de G_y
        if G_y(ind_y, ind_x) < 0
            G_y(ind_y, ind_x) = -G_y(ind_y, ind_x);
        end

        % Calcul du gradient global
        G(ind_y, ind_x) = G_x(ind_y, ind_x) + G_y(ind_y, ind_x);

        %G(ind_y, ind_x) = sqrt(double(G_y(ind_y, ind_x)^2)+double(G_x(ind_y, ind_x)^2));

    end
end

% Recherche des maximum locaux (Thinning)
G_max = G;  % Recopie pour Debug
for ind_y = 2 : H-1
    for ind_x = 2 : W-1
        if theta_p(ind_y, ind_x) == 0
            if G(ind_y, ind_x)<G(ind_y, ind_x-1) || G(ind_y, ind_x)<G(ind_y, ind_x+1)
                G_max(ind_y, ind_x) = 0;
            end

        elseif theta_p(ind_y, ind_x) == 45
            if G(ind_y, ind_x)<G(ind_y-1, ind_x-1) || G(ind_y, ind_x)<G(ind_y+1, ind_x+1)
                G_max(ind_y, ind_x) = 0;
            end

        elseif theta_p(ind_y, ind_x) == 90
            if G(ind_y, ind_x)<G(ind_y-1, ind_x) || G(ind_y, ind_x)<G(ind_y+1, ind_x)
                G_max(ind_y, ind_x) = 0;
            end

        elseif theta_p(ind_y, ind_x) == 135
            if G(ind_y, ind_x)<G(ind_y+1, ind_x-1) || G(ind_y, ind_x)<G(ind_y-1, ind_x+1)
                G_max(ind_y, ind_x) = 0;
            end

        end

    end
end

% Seuillage pour binarisation
max_G = max(max(G_max));
t_low   = 0.0312*max_G;
t_high  = 0.0781*max_G;

for ind_y = 2+1 : H-2   % décallage de 2 car matrice 5x5 dans le cas incertain test2
    for ind_x = 2+1 : W-2

        if G_max(ind_y, ind_x) < t_low
            G_bin(ind_y, ind_x) = 0;

        elseif G_max(ind_y, ind_x) >= t_high
            G_bin(ind_y, ind_x) = 1;

        else
            % Recherche de valeur sup. à t_high dans ses 3x3 voisins
            if G_max(ind_y-1, ind_x-1)>=t_high || G_max(ind_y-1, ind_x)>=t_high || G_max(ind_y-1, ind_x+1)>=t_high || ...
               G_max(ind_y  , ind_x-1)>=t_high ||                                  G_max(ind_y  , ind_x+1)>=t_high || ...
               G_max(ind_y+1, ind_x-1)>=t_high || G_max(ind_y+1, ind_x)>=t_high || G_max(ind_y+1, ind_x+1)>=t_high

                G_bin(ind_y, ind_x) = 1;

            elseif (G_max(ind_y-1, ind_x-1)>=t_low && G_max(ind_y-1, ind_x-1)<t_high) || ...
                   (G_max(ind_y-1, ind_x  )>=t_low && G_max(ind_y-1, ind_x  )<t_high) || ...
                   (G_max(ind_y-1, ind_x+1)>=t_low && G_max(ind_y-1, ind_x+1)<t_high) || ...
                   (G_max(ind_y  , ind_x-1)>=t_low && G_max(ind_y  , ind_x-1)<t_high) || ...
                   (G_max(ind_y  , ind_x+1)>=t_low && G_max(ind_y  , ind_x+1)<t_high) || ...
                   (G_max(ind_y+1, ind_x-1)>=t_low && G_max(ind_y+1, ind_x-1)<t_high) || ...
                   (G_max(ind_y+1, ind_x  )>=t_low && G_max(ind_y+1, ind_x  )<t_high) || ...
                   (G_max(ind_y+1, ind_x+1)>=t_low && G_max(ind_y+1, ind_x+1)<t_high)

                % Si on est en zone incertaine ( t_low <= G < t_high)
                % On test les voisins avec une matrice 5x5 (les voisins 3x3
                % sont déjà testé.
                if G_max(ind_y-2, ind_x-2)>=t_high || G_max(ind_y-2, ind_x-1)>=t_high || G_max(ind_y-2, ind_x)>=t_high || G_max(ind_y-2, ind_x+1)>=t_high || G_max(ind_y-2, ind_x+2)>=t_high || ...
                   G_max(ind_y-1, ind_x-2)>=t_high ||                                                                                                        G_max(ind_y-1, ind_x+2)>=t_high || ...
                   G_max(ind_y  , ind_x-2)>=t_high ||                                                                                                        G_max(ind_y  , ind_x+2)>=t_high || ...
                   G_max(ind_y+1, ind_x-2)>=t_high ||                                                                                                        G_max(ind_y+1, ind_x+2)>=t_high || ...
                   G_max(ind_y+2, ind_x-2)>=t_high || G_max(ind_y+2, ind_x-1)>=t_high || G_max(ind_y+2, ind_x)>=t_high || G_max(ind_y+2, ind_x+1)>=t_high || G_max(ind_y+2, ind_x+2)>=t_high

                    G_bin(ind_y, ind_x) = 1;

                else
                    % Si aucun des 5x5 voisins n'est supérieur à t_high il
                    % ne s'agit pas d'un contour
                    G_bin(ind_y, ind_x) = 0;

                end

            else
                % Si on est inférieur à t_low il ne sagit pas d'un contour
                G_bin(ind_y, ind_x) = 0;

            end

        end
    end
end

%% Affichage Canny
figure;
subplot(2,2,1);
imshow(img_f, [min(min(img_f)) max(max(img_f))]);
title('Image filtrée par un filtre passe bas');
subplot(2,2,2);
imshow(G, [min(min(G)) max(max(G))]);
title('Gradient de l''image');
subplot(2,2,3);
imshow(G_max, [min(min(G_max)) max(max(G_max))]);
title('Maximum du gradient (Thinning)');
subplot(2,2,4);
imshow(G_bin, [0 1]);
title('Application d''un seuil avec Hysthérésis');

%% Comparaison avec matlab
figure;
subplot(1,2,1);
imshow(edge(double(img_f), 'canny'), [0 1]);
title('Résultat Matlab');
subplot(1,2,2);
imshow(G_bin, [0 1]);
title('Résultat à BIBI');

Résultats obtenus pour les différentes étapes :

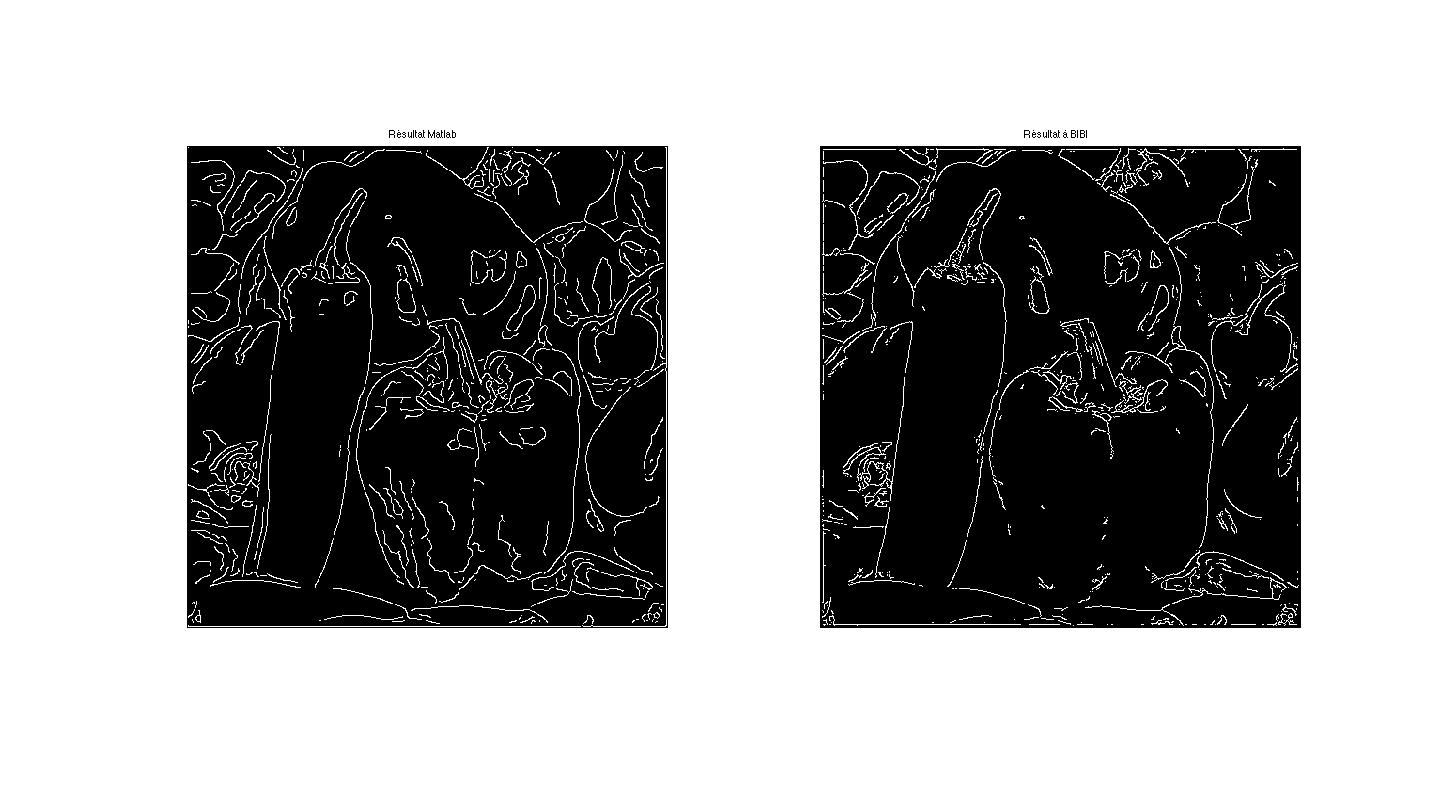

Comparaison avec la fonction matlab (les seuils sont identiques):


Vous voila au courant de mon désarrois à présent, j'espère ne pas vous avoir trop souler
Si vous avez des idées sur mon erreur n'hésitez surtout pas à me contacter je vous en serais infiniment reconnaissant.

PS : Le code a été écrit a but de portage sur un microcontrôleur, il a aussi été optimisé en tant que tel, donc oui la programmation matriciel n'est pas d'actualité et certains détails ont été optimisés pour la vitesse d’exécution (je pense entre autres à la recherche dans les voisins codée en dur)

Merci d'avance pour vos réponses et le temps que vous m'avez accordé, et au plaisir de vous lire,

André

[amanimona]

bonjour monsieur


Mais après l' application de code j'affiche cette erreur

Undefined function 'my_Filter' for input arguments of type 'int32'.
