Problème de passage MCD -> MLD avec ModelSphere

cover70 · 09/12/2012, 14h01

Bonjour,

J'ai fait un MCD avec ModelSphere, mais malgré tous mes efforts pour comprendre, la conversion en MLD ne donne pas un résultat convenable... Les clés ne migrent pas... Alors soit je n'ai rien compris, soit... je suis mauvais, mais j'aimerais beaucoup comprendre.

Voila le MCD de base, et le résultat après génération :

Merci de votre aide!

fsmrel · 10/12/2012, 14h57

Bonjour cover70,

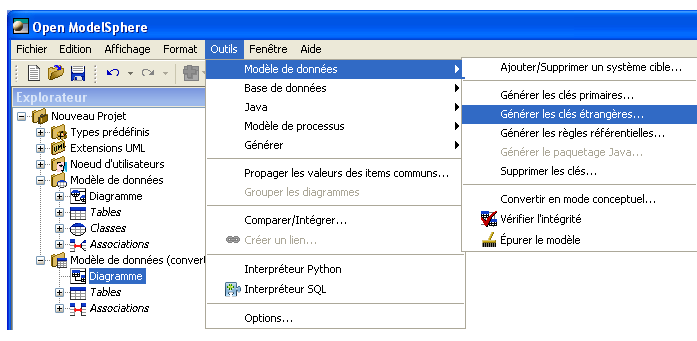

Les clés étrangères sont à générer par une commande ad-hoc (dans le MLD) :

Bon courage

cover70 · 11/12/2012, 15h25

Merci, ça marche.

Par contre, j'ai deux petites questions...
Peut-on éviter, après génération du MLD, d'avoir la clé primaire répétée en bas de table, et ne pas afficher les propriétés comme NOT NULL, etc... ?

fsmrel · 12/12/2012, 00h49

Citation:

Envoyé par cover70

Peut-on éviter, après génération du MLD, d'avoir la clé primaire répétée en bas de table, et ne pas afficher les propriétés comme NOT NULL, etc. ?

Certes !

Pour le MCD : Faites Format > Styles du projet > Entité association.

Pour le MLD : Faites Format > Styles du projet > Données - normal :

Cochez/décochez les cases correspondantes :
