    Par défaut Association réflexive

    bonsoir,
    je veux modéliser la relation existante entre membre famille.(père, fils, mère, marie) est ce que je dois utiliser la notion de réflexive:un personne dont les caractéristiques sont: NSS,nom, prénom, date_naissance..peut être un père,fils..

  2. #2
    Rédacteur

    Avatar de SQLpro
    Homme Profil pro Frédéric BROUARD
    Expert SGBDR & SQL
    Inscrit en
    mai 2002
    Messages
    13 406
    Détails du profil
    Informations personnelles :
    Nom : Homme Frédéric BROUARD
    Localisation : France

    Informations professionnelles :
    Activité : Expert SGBDR & SQL
    Secteur : Conseil

    Informations forums :
    Inscription : mai 2002
    Messages : 13 406
    Points : 27 551
    Points
    27 551

    Par défaut

    Intrinsèquement oui. Mais vous oubliez la nature non permanente des données. Par exemple les mariages, divorces, remariages et enfantement entre temps.

    En sus comment reliez vous les enfants naturels ?

    Donc, pas si simple....

    A +
    Frédéric Brouard - SQLpro - ARCHITECTE DE DONNÉES - expert SGBDR et langage SQL
    Site sur les SGBD relationnels et le langage SQL: http://sqlpro.developpez.com/
    Expert Microsoft SQL Server - M.V.P. (Most valuable Professional) MS Corp.
    Blog SQL, SQL Server, modélisation données : http://blog.developpez.com/sqlpro
    http://www.sqlspot.com : modélisation, conseils, audit, optimisation, formation
    * * * * * Enseignant CNAM PACA - ISEN Toulon - CESI Aix en Provence * * * * *

  3. #3
    Expert Confirmé Sénior
    Avatar de fsmrel
    Homme Profil pro François de Sainte Marie
    Spécialiste en bases de données
    Inscrit en
    septembre 2006
    Messages
    4 694
    Détails du profil
    Informations personnelles :
    Nom : Homme François de Sainte Marie
    Localisation : Autre

    Informations professionnelles :
    Activité : Spécialiste en bases de données
    Secteur : Conseil

    Informations forums :
    Inscription : septembre 2006
    Messages : 4 694
    Points : 12 529
    Points
    12 529

    Par défaut

    Bonjour,



    Citation Envoyé par twity Voir le message
    je veux modéliser la relation existante entre membre famille.(père, fils, mère, marie) est ce que je dois utiliser la notion de réflexive:un personne dont les caractéristiques sont: NSS,nom, prénom, date_naissance..peut être un père,fils..

    Au lieu d’accumuler les difficultés et de vous coller le moral dans les chaussettes, commençons au moins par ce qui est simple et naturel.

    Considérez la représentation ci-dessous (Modèle Logique de Données) :



    La table PERSONNE parle d’elle-même : chaque personne y figure, quelle qu’elle soit : prénom, nom patronymique, etc. En revanche dans la table FILIATION ne figurent que les enfants :

    Un enfant y est représenté par l’attribut EnfantId, dont la valeur est une valeur de l’attribut PsnId de la table PERSONNE (contrainte référentielle).

    Le papa de cet enfant y est représenté par l’attribut PapaId dont la valeur est une valeur de l’attribut PsnId de la table PERSONNE (contrainte référentielle).

    La maman de cet enfant y est représenté par l’attribut MamamId dont la valeur est une valeur de l’attribut PsnId de la table PERSONNE (contrainte référentielle).


    Exemple

    Code :
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    PERSONNE     PsnId    PsnNom          PsnPrenom

                     1    Bach            Johann Ambrosius
                     2    Lämmerhirt      Maria Elisabetha
                     3    Bach            Johann Sebastian
                     4    Bach            Maria Barbara
                     5    Wilcke          Anna Magdalena
                     6    Bach            Catharina Dorothea
                     7    Bach            Wilhelm Friedemann
                     8    Bach            Carl Philipp Emanuel
                     9    Bach            Gottfried Heinrich
                    10    Bach            Johann Christoph Friedrich
                    11    Bach            Elisabetha Juliana Friederica
                    12    Altnikol        Johann
                    13    Altnikol        Johann
                   ...    ...             ...
    Code :
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    FILIATION   EnfantId    PapaId      MamanId

                       3         1            2
                       6         3            4
                       7         3            4
                       8         3            4
                       9         3            5
                      10         3            5
                      11         3            5
                      13        12           11
                     ...       ...          ...

    Dans chaque table, l'attribut souligné dénote la clé primaire de celle-ci. Ainsi, un enfant est né de seulement un père et une mère (filiation naturellle et normale).
    Faites simple, mais pas plus simple ! (A. Einstein)
    E=mc², mais si on discute un peu, on peut l’avoir pour beaucoup moins cher... (G. Lacroix, « Les Euphorismes de Grégoire »)
    => La relativité n'existerait donc que relativement aux relativistes (Jean Eisenstaedt, « Einstein et la relativité générale »)


    De grâce, pas de questions techniques par MP, ma boîte de réception explose !
    __________________________________
    Bases de données relationnelles et normalisation : de la première à la sixième forme normale (Bonne lecture !)

  4. #4
    Expert Confirmé Sénior
    Avatar de fsmrel
    Homme Profil pro François de Sainte Marie
    Spécialiste en bases de données
    Inscrit en
    septembre 2006
    Messages
    4 694
    Détails du profil
    Informations personnelles :
    Nom : Homme François de Sainte Marie
    Localisation : Autre

    Informations professionnelles :
    Activité : Spécialiste en bases de données
    Secteur : Conseil

    Informations forums :
    Inscription : septembre 2006
    Messages : 4 694
    Points : 12 529
    Points
    12 529

    Par défaut

    Supposons que vous vouliez traiter du cas des enfants nés dont le père ou la mère est inconnu. Le MLD peut évoluer ainsi :



    On peut aussi distinguer la filiation légitime (prise en compte de la date du mariage) de celle qui ne l’est pas :



    En collant les morceaux :



    Pour les familles recomposées, etc., voyez les spécialistes...
    Faites simple, mais pas plus simple ! (A. Einstein)
    E=mc², mais si on discute un peu, on peut l’avoir pour beaucoup moins cher... (G. Lacroix, « Les Euphorismes de Grégoire »)
    => La relativité n'existerait donc que relativement aux relativistes (Jean Eisenstaedt, « Einstein et la relativité générale »)


    De grâce, pas de questions techniques par MP, ma boîte de réception explose !
    __________________________________
    Bases de données relationnelles et normalisation : de la première à la sixième forme normale (Bonne lecture !)

  5. #5
    Invité de passage
    Inscrit en
    juin 2008
    Messages
    33
    Détails du profil
    Informations forums :
    Inscription : juin 2008
    Messages : 33
    Points : 0
    Points
    0

    Par défaut

    bonsoir,
    si vous pouvez mettre MCD au lieu de LMD merci

  6. #6
    Expert Confirmé Sénior
    Avatar de fsmrel
    Homme Profil pro François de Sainte Marie
    Spécialiste en bases de données
    Inscrit en
    septembre 2006
    Messages
    4 694
    Détails du profil
    Informations personnelles :
    Nom : Homme François de Sainte Marie
    Localisation : Autre

    Informations professionnelles :
    Activité : Spécialiste en bases de données
    Secteur : Conseil

    Informations forums :
    Inscription : septembre 2006
    Messages : 4 694
    Points : 12 529
    Points
    12 529

    Par défaut

    Bonsoir twity,


    Un peu de courage !

    N'hésitez pas à proposer d'abord votre MCD, on verra à vous faire les observations d'usage à propos de sa justesse.

    Pour vous aider à commencer, disons que chaque rôle "Est une personne" montre que FILIATION_LEGITIME, FILIATION_ILLEGITIME et FILIATION_MONO_PARENT (qu'il est préférable au niveau MCD de renommer respectivement en ENFANT_LEGITIME, ENFANT_ILLEGITIME et ENFANT_MONO_PARENT) sont en fait des spécialisations de la personne quand celle-ci est enfant : Jean-Sébastien Bach a bien été enfant avant de devenir papa à son tour. Ça sent l'héritage (au sens merisien du terme !)
    Faites simple, mais pas plus simple ! (A. Einstein)
    E=mc², mais si on discute un peu, on peut l’avoir pour beaucoup moins cher... (G. Lacroix, « Les Euphorismes de Grégoire »)
    => La relativité n'existerait donc que relativement aux relativistes (Jean Eisenstaedt, « Einstein et la relativité générale »)


    De grâce, pas de questions techniques par MP, ma boîte de réception explose !
    __________________________________
    Bases de données relationnelles et normalisation : de la première à la sixième forme normale (Bonne lecture !)

  7. #7
    Expert Confirmé Sénior
    Avatar de fsmrel
    Homme Profil pro François de Sainte Marie
    Spécialiste en bases de données
    Inscrit en
    septembre 2006
    Messages
    4 694
    Détails du profil
    Informations personnelles :
    Nom : Homme François de Sainte Marie
    Localisation : Autre

    Informations professionnelles :
    Activité : Spécialiste en bases de données
    Secteur : Conseil

    Informations forums :
    Inscription : septembre 2006
    Messages : 4 694
    Points : 12 529
    Points
    12 529

    Par défaut

    Bonsoir twity,

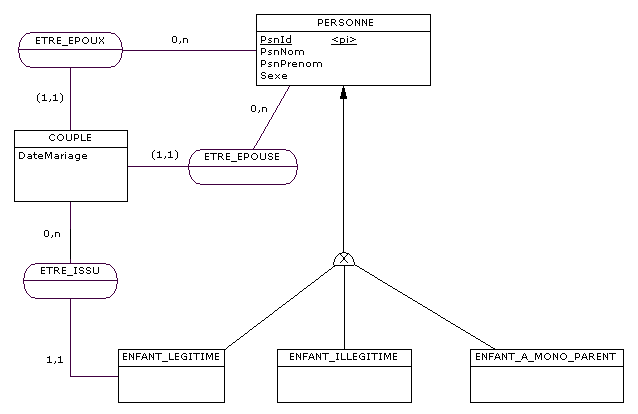

    Pas de MCD en vue ? Bon, voici un coup de pouce, mais n’abusons pas. Il s’agit seulement de la partie « Enfants légitimes » :



    Sinon, en redescendant au niveau SQL, pour retrouver la descendance d’une personne :

    Structure de la table des personnes :

    Code SQL :
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    CREATE TABLE PERSONNE
    (
            PsnId                 INT            NOT NULL
          , PsnNom                VARCHAR(64)    NOT NULL
          , PsnPrenom             VARCHAR(64)    NOT NULL
          , PsnSexe               CHAR(1)        NOT NULL
          , Commentaire           VARCHAR(64)    NOT NULL DEFAULT ''
        , CONSTRAINT PERSONNE_PK PRIMARY KEY (PsnId)
        , CONSTRAINT PERSONNE_CHK1 CHECK (PsnSexe IN ('H', 'F', '?'))
    ) ;

    Structure de la table des couples mariés (j’ai évacué l’attribut CoupleId qui n’apporte pas grand-chose) :

    Code SQL :
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    CREATE TABLE COUPLE
    (
            EpouxId          INT            NOT NULL
          , EpouseId         INT            NOT NULL
          , AnneeMariage     VARCHAR(4)     NOT NULL DEFAULT '?'
          , Commentaire      VARCHAR(64)    NOT NULL DEFAULT ''
        , CONSTRAINT COUPLE_PK PRIMARY KEY (EpouxId, EpouseId)
        , CONSTRAINT COUPLE_FK1 FOREIGN KEY (EpouxId) REFERENCES PERSONNE
        , CONSTRAINT COUPLE_FK2 FOREIGN KEY (EpouseId) REFERENCES PERSONNE
        , CONSTRAINT COUPLE_CHK1 CHECK (ISNUMERIC(AnneeMariage) = 1 OR AnneeMariage = '?')
        , CONSTRAINT COUPLE_CHK2 CHECK (EpouxId <> EpouseId)
    ) ;

    Table des enfants légitimes :

    Code SQL :
    1
    2
    3
    4
    5
    6
    7
    8
    CREATE TABLE FILIATION_LEGITIME
    (
            EnfantId        INT            NOT NULL
          , PapaId          INT            NOT NULL
          , MamanId         INT            NOT NULL
        , CONSTRAINT FILIATION_LEGITIME_PK PRIMARY KEY (EnfantId)
        , CONSTRAINT FILIATION_LEGITIME_FK FOREIGN KEY (PapaId, MamanId) REFERENCES COUPLE
    ) ;

    Recherche des descendants de la personne pour laquelle PsnId = 100 :

    Code SQL :
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    DECLARE @PsnId AS INT ;
    SET @PsnId = 100 ;

    WITH W (EnfantId, PapaId) AS
    (
        SELECT EnfantId, PapaId
        FROM   PERSONNE AS x JOIN FILIATION_LEGITIME AS y ON PsnId = PapaId
        WHERE  PsnId = @PsnId
      UNION ALL
        SELECT y.EnfantId, y.PapaId
        FROM   W AS x JOIN FILIATION_LEGITIME AS y ON x.EnfantId = y.PapaId
    )
    SELECT W.EnfantId, y.PsnPrenom AS EnfantPrenom, y.PsnNom AS EnfantNom, z.PsnPrenom AS PapaPrenom, z.PsnNom AS PapaNom
    FROM   W JOIN PERSONNE AS y ON W.EnfantId = y.PsnId
             JOIN PERSONNE AS z ON W.PapaId = z.PsnId ;

    A plus tard
