[MLD] MLD: Cardinalités ?

[Nenad]

Bonjour,

ayant un projet rendre pour mes cours, j'ai du réalisé un MLD.

J'ai eu un professeur qui était très amoureux de la méthode Merise.
Mais je ne me souviens plus si dans un MLD, on indique toujours les cardinalités?

J'en ai bien entendu mis sur mon MCD, mais lors du passage au MLD, je ne les ai pas mise. Je vous mets un dessin du MLD, si vous pouviez me dire si c'est correct comme cela je vous en serais reconnaissant.

D'avance merci et bonne journée

[fsmrel]

Bonjour,

Les auteurs français n’ont pas l’habitude d’afficher des cardinalités au niveau logico/physique.

Cela dit, vous utilisez Power AMC (ou Power Designer), et vous situez manifestement au niveau « physique » au sens de l’AGL. Vous pouvez mettre en œuvre une notation moins rustique que celle que vous employez (au demeurant la plus utilisée depuis des lustres par les merisiens qui dérivent leurs MCD : elle convient donc). Vous ne pourrez pas utiliser la notation Merise (en tout cas avec la version que j’utilise de l’AGL, à savoir la V11), mais tout du moins la notation IEF (Information Engineering Facility).

Supposons qu’au niveau conceptuel, la relation entre PAYS et CP soit une surjection (cardinalités 1,N - 1,1) alors que la relation entre CP et adresse ne soit une simple application de CP dans PAYS (cardinalités 0,N - 1,1) :



Contrairement au diagramme conceptuel, dans votre diagramme du fait de la notation (traditionnelle) que vous employez on ne voit que des applications :

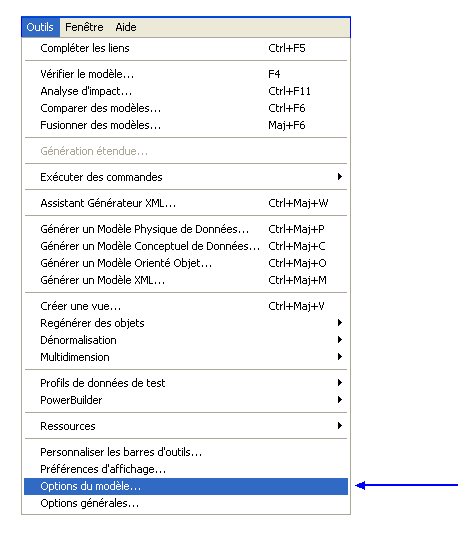

Pour en voir plus et passer à la notation IEF, avec Power AMC V11, on procède ainsi (Outils > Options du modèle) :

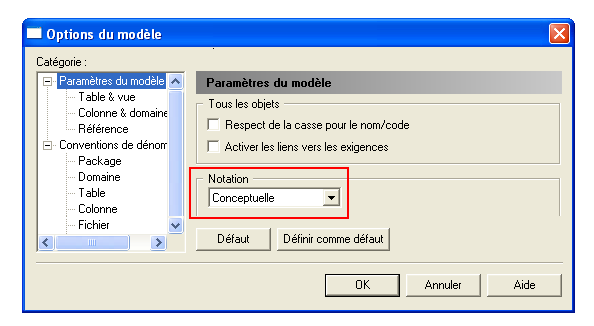

On choisit la notation dite conceptuelle :



Au résultat :


D’accord, ça n’est pas du Merise, mais néanmoins ça cause autant.
